Sivil Uçaklar ve Nakliye Uçaklarının Kanatları

Sivil Uçaklar ve Nakliye Uçaklarının Kanatları
Sivil uçaklar ve nakliye uçaklarının kanatları arasındaki üretim teknolojileri ve mimari yapıları hakkında bilgiler..

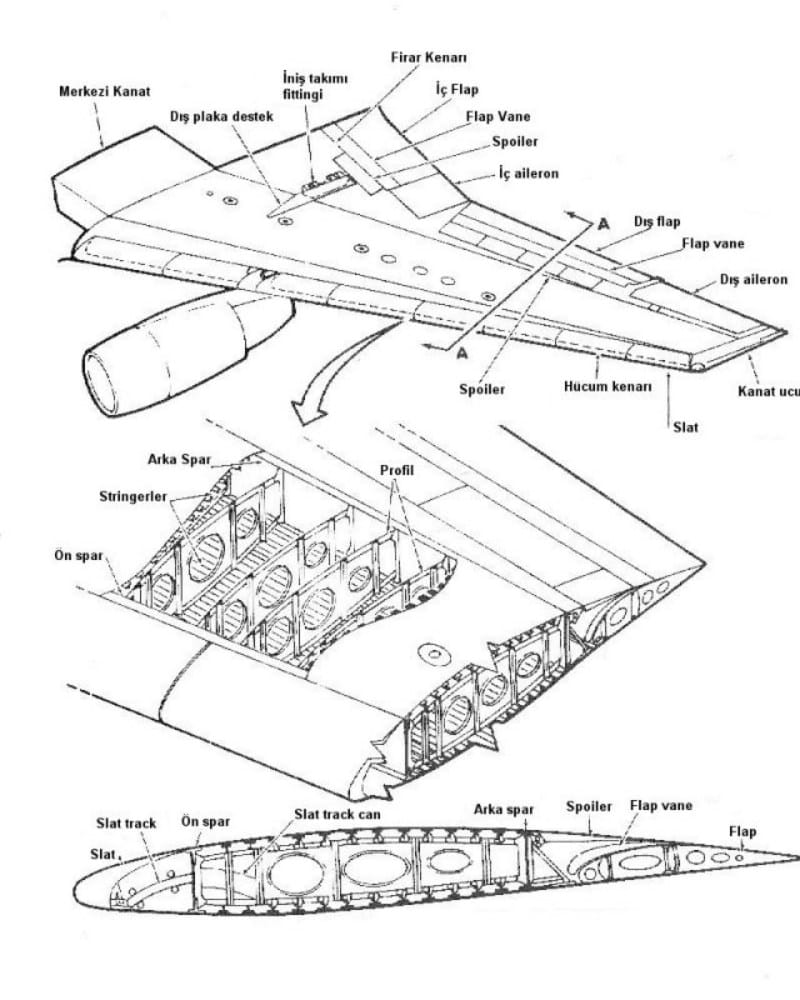

Sivil Uçaklar ve Nakliye Uçaklarının Kanatları spar, profil, bulkhead ve kaplama plakaları ile kanat boyunca uzanan sağlamlaştırıcı elemanlardan oluşur. Kanat yapısı geleneksel metal alaşımları ve bağlayıcılar yanında, metal olmayan kompozit yapılardan ve yapıştırılmış metal yapılardan oluşabilir.

Kanadın yapısal mukavemeti kendi ağırlığını, yakıt ağırlığını, kanada bağlanan motorların ağırlığını ve uçuş sırasında gelen yükleri taşıyabilecek şekilde sağlam olmalıdır.

Yolcu uçağı kanatları bir veya birden fazla spardan oluşur. Ana sparlar arasında orta sparlar kullanılır. Bu sparlar operasyonel yüklerin taşınmasında ana spara yardımcı olurlar. Ön ve arka sparlar; gövdeye bağlantı tertibatı, motor paylonları, ana iniş takımı ve kanada bağlı uçuş kumanda yüzeyleri için ana destekleyici yapıyı oluştururlar.

Kanadın ikincil yapısı ise kanat uçları, kanat hücum ve firar kenarlarından oluşur. Hücum kenarı profilleri, yapısal takviye elemanları, slat, slot ve hücum kenarı flapları için bağlantı noktalarından oluşan yapıya kanat hücum kenarı denir. Hücum kenarı kanadın havayla ilk karşılaştığı yer olarak ta tanımlanabilir. Firar kenarı havanın kanadığı terk ettiği noktadır ve flap, kanatçık gibi kumanda yüzeylerinden oluşur.

Kanat iç yapısı (spar, profil vb) geniş metal kaplama ile kaplanır. Bu kaplama kanat boyunca stringerlere sahiptir ve arzulanan yapısal mukavemetin sağlanmasını sağlarlar. Hücum ve firar kenarları kalıcı-tip bağlayıcılar ile birleştirilir. Kanat uçları kontrol ve bakım için sökülebilir yapıdadır.

Birçok yolcu uçağında kanat üç veya daha fazla sayıda büyük asambleden üretilir. Bunlar sol ve sağ kanat panelleri ile merkezi kanat kısımlarıdır. Bu kısımlar gövdeye bağlı kanat şeklini oluşturmak amacıyla kalıcı bağlayıcılar ile birbirlerine birleştirilir.


Gövde, motor paylonları, ana iniş takımı ve uçuş kontrol yüzeylerinin bağlantı tertibatları tolerans değerleri düşük yüzeye-uygun bağlayıcılar ile birleştirilir ve yapısal tamirler haricinde sökülemez. Yüzeye-uygun bağlayıcılar cıvata, pin veya perçindir fakat bunlar takılacağı delikten biraz daha büyük çapta olan bağlantı elemanlarıdır. Bunlar deliğe presle takılmalıdır. Bu sayede sıcaklık değişimi vb. gibi sebeplerle bağlayıcı ile bağlantı elemanı arasında açıklık kalmaması sağlanır. Tertibat ve bağlayıcı bu şekilde tek bir ünite olurlar. Modern jetlerin kanat yapısı, eski yolcu uçağı kanat yapısına benzemektedir fakat kullanılan birleştirme yöntemleri, kompozitler ve entegral yakıt tankları farklıdır.
